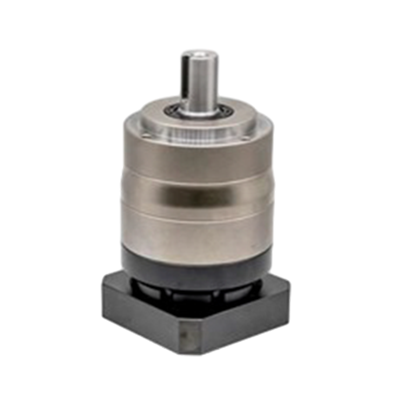

AEP115 seriyali yuqori aniqlikdagi sayyora uzatmalar qutisi
Turi: spiral tishli sayyora vites qutisi
Vites qutisini himoya qilish darajasi: IP65
Nisbat: 3, 4, 5, 7, 10 (bir bosqich)
Nisbat: 15, 16, 20, 25, 28, 30, 35, 40, 50, 70, 100 (ikki bosqichli)
Standart bo'shliq P1: 3 arcmin dan kam yoki unga teng (bir bosqich); 5 arcmin dan kam yoki unga teng (ikki bosqichli)
Standart bo'shliq P2: 5 arcmin dan kam yoki unga teng (bir bosqich); 7 arcmin dan kam yoki unga teng (ikki bosqichli)
Samaradorlik : 95% dan katta yoki teng (bir bosqich); 92% dan katta yoki teng (ikki bosqich)
- Tez yetkazib berish
- Sifatni tekshirish
Moslashtirish mavjud
Mahsulotni tanishtirish
AEP nomlash qoidasi (Masalan: AEP-090N-010-22-19-4)
Ishlash ma'lumotlari
|
Texnik parametr |
1 bosqich |
2 bosqich | |||||||||||||||
|
Nisbat |
3 |
4 |
5 |
7 |
10 |
15 |
16 |
20 |
25 |
28 |
30 |
35 |
40 |
50 |
70 |
100 |
|
|
Nominal chiqish momenti T2N |
Nm |
208 |
290 |
330 |
300 |
230 |
208 |
290 |
290 |
330 |
300 |
310 |
300 |
260 |
330 |
300 |
230 |
|
Favqulodda to'xtash momenti T2 YO'Q |
Nm |
Nominal chiqish momentining 3 barobari |
|||||||||||||||
|
Nominal kirish tezligi n1N |
rpm |
4000 |
|||||||||||||||
|
Maksimal kirish tezligi n1B |
.rpm |
8000 |
|||||||||||||||
|
Kamaytirilgan orqa zarba P1 |
arcmin |
3 dan kichik yoki teng |
5 dan kichik yoki teng |
||||||||||||||
|
Standart orqa zarba P2 |
arcmin |
5 dan kichik yoki teng |
7 dan kichik yoki teng |
||||||||||||||
|
Burilish qattiqligi |
Nm/arkmin |
25 |
|||||||||||||||
|
Maksimal egilish momenti F2rB |
N |
6100 |
|||||||||||||||
|
Maksimal eksenel yuk F2aB |
N |
3350 |
|||||||||||||||
|
Xizmat muddati |
soat |
20000 |
|||||||||||||||
|
Samaradorlik ē |
% |
95% dan katta yoki teng |
92% dan katta yoki teng | ||||||||||||||
|
Ishlash harorati |
daraja |
-10 daraja ~90 daraja |
|||||||||||||||
|
Moylash |
Sintetik moylash moylari |
||||||||||||||||
|
Vites qutisini himoya qilish darajasi |
IP65 |
||||||||||||||||
|
O'rnatish pozitsiyasi |
barcha yo'nalishlar |
||||||||||||||||
|
Shovqin darajasi (n=3000rpm, Na yuk.50 sm) |
dB(A) |
68 |
68 |
65 |
62 |
60 |
66 |
66 |
64 |
64 |
62 |
62 |
62 |
60 |
58 |
58 |
58 |
|
Inersiyaning massa momentlari J1 |
kg.sm2 |
3.25 |
2.74 |
2.71 |
2.62 |
2.57 |
0.47 |
0.48 |
0.47 |
0.47 |
0.48 |
0.47 |
0.47 |
0.47 |
0.44 |
0.44 |
0.44 |
Mexanik o'lcham
Mos keladigan motor hajmi
|
AEP115 Seriya |
Bosqich | Nisbat | Chiqish milining diametri | Kirish milining diametri | Dvigatel milining diametri x uzunligi / Dvigateldagi uchuvchining diametri va balandligi / QTYs - diametri - o'rnatish teshiklari oralig'i |
| Bir bosqich | 3/4/5/7/10 | 32 | 19 |
Φ19×30/Φ70×3/4-Φ5.5-Φ90 Φ19×30/Φ70×3/4-Φ6.5-Φ90 Φ19×30/Φ80×3/4-Φ6.5-Φ100 Φ19×50/Φ95×6/4-Φ9-Φ130 Φ19×58/Φ110×6/4-Φ9-Φ145 |
|
| 22 | Φ22×58/Φ110×6/4-Φ9-Φ145 | ||||
| 24 |
Φ24×48/Φ95×6/4-Φ9-Φ115 Φ24×58/Φ95×6/4-Φ6.5-Φ115 Φ24×58/Φ110×6/4-Φ9-Φ145 |
||||
| 28 | Φ28*63/Φ110*6/4-Φ9-Φ145 | ||||
| 35 | Φ35×80/Φ114.3×8/4-Φ13.5-Φ200 | ||||
| Ikki bosqichli |
15/16/20/25/28/30/ 35/40/50/70/100 |
32 | 19 |
Φ19×30/Φ70×3/4-Φ5.5-Φ90 Φ19×30/Φ70×3/4-Φ6.5-Φ90 Φ19×30/Φ80×3/4-Φ6.5-Φ100 Φ19×50/Φ95×6/4-Φ9-Φ130 Φ19×58/Φ110×6/4-Φ9-Φ145 |
|
| 22 | Φ22×58/Φ110×6/4-Φ9-Φ145 | ||||
| 24 |
Φ24×48/Φ95×6/4-Φ9-Φ115 Φ24×58/Φ95×6/4-Φ6.5-Φ115 Φ24×58/Φ110×6/4-Φ9-Φ145 |
||||
| 28 | Φ28*63/Φ110*6/4-Φ9-Φ145 |
TSS
Savol: Sayyoraviy uzatmalar qutisining maqsadi nima?
Javob: Sayyoraviy vites qutisining maqsadi momentni samarali uzatish va turli mexanik ilovalarda kirish mili va chiqish mili o'rtasidagi aylanish tezligini sozlashdir.
Savol: Qanday qilib sayyora vites qutisi turli tishli nisbatlarga erishadi?
Javob: Sayyoraviy vites qutisi viteslarda turli xil sonli tishlardan foydalanish va ularni muayyan konfiguratsiyalarda joylashtirish orqali turli tishli nisbatlarga erishadi. Turli xil tishli to'plamlarni birlashtirib, vites qutisi tishli nisbatlarning keng doirasiga erishishi mumkin.
Savol: Yuk tashishdan oldin sinovdan o'tgan mahsulotlar bormi?
Javob: Ha, mutlaqo. Barcha motorlarimiz sifati va ishlashini ta'minlash uchun jo'natilishdan oldin 100% QC sinovidan o'tadi.
Savol: Nozik sayyora vites qutisining samaradorligi qanday?
Javob: Aniq sayyora vites qutisining samaradorligi odatda tishli sifati, moylash va u ishlaydigan o'ziga xos yuklash sharoitlari kabi omillarga qarab 90% dan 98% gacha bo'ladi.
Savol: Sizning fabrikangizga qanday borishim mumkin?
Javob: Fabrikamız Shanxay Hongqiao aeroporti yaqinida qulay joylashgan. Siz kelganingizdan so'ng, biz sizni aeroportda kutib olishni tashkil qilamiz.
Savol: Siz ishlab chiqaruvchi, savdo kompaniyasi yoki uchinchi tomonmisiz?
Javob: Biz ishlab chiqaruvchimiz va kompaniyamiz 1999 yilda tashkil etilgan.
