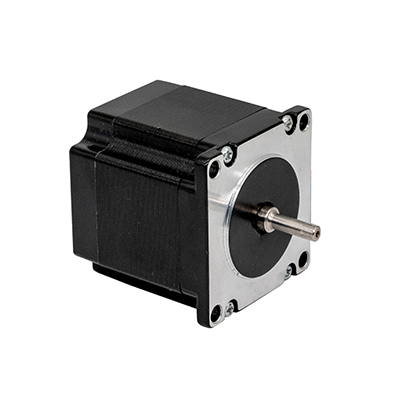

NEMA 23 Bipolyar 0,9deg 1,7Nm(236oz.in) 2,8A 3,2V 57x57x76mm 4 simli step motor

Ishlab chiqaruvchi qism raqami: 57H076HM-2804
Ramka o'lchami: 57x57mm
Dvigatel turi: Bipolyar Stepper
Qadam burchagi: 0.9deg
Tutish momenti: 1,7Nm (236 oz.in)
Nominal oqim / faza: 2,8A
Voltaj: 3.2V
Faza qarshiligi: 1,13 ohms
Induktivlik: 5,6 mH ± 20% (1 KHz)
Tana uzunligi: 76 mm

So'rov yuborish

Tez yetkazib berish
Sifatni tekshirish
Moslashtirish mavjud

Mahsulotni tanishtirish

Texnik parametr

Element	Texnik xususiyatlari
Qadam burchagi aniqligi	±5%
Qarshilik aniqligi	±10%
Induktivlik aniqligi	±20%
Haroratning ko'tarilishi	80K Maks.
Atrof-muhit harorati	-20 daraja ~+50 daraja
Izolyatsiyaga qarshilik	100MŌmin.@ 500VDC
Dielektrik quvvat	Bir daqiqa @500VAC∙5mA Maks.
Shaft radial o'ynash	0,06Maks.@450g
Milning eksenel o'ynashi	0,08Maks.@450g

Texnik spetsifikatsiya

Model raqami	Polar	Baholangan Kuchlanishi	Hozirgi/ Bosqich	Qarshilik/ Bosqich	Induktivlik/ Bosqich	Tutish Moment		# dan Etakchi	Rotor inertsiya	Og'irligi	Uzunlik
		V	A	Ω	mH	oz-in	kgf · sm		g∙ sm²	kg	mm
57H076HM-2804	Bipolyar	3.2	2.8	1.13	5.6	236	17	4	480	1	76

Tork egri chizig'ini tortib oling

TSS

Savol: Sizning zavodingiz qancha kvadrat metr?

Javob: 10,000 kvadrat metrdan ortiq

Savol: Bosqichli dvigatelda qadam burchagi va ruxsati o'rtasidagi bog'liqlik qanday?

Javob: Bosqich burchagi - bu dvigatelning har bir bosqichida hosil bo'lgan burchak o'zgarishi. Ruxsat bir inqilobdagi qadamlar soni bilan belgilanadi. Ruxsat=360 daraja / Qadam burchagi.

Savol: Ilovam uchun to'g'ri step motorini qanday tanlashim mumkin?

Javob: E'tiborga olinishi kerak bo'lgan ba'zi omillar mavjud, jumladan moment talablari, ish kuchlanishi, qadam o'lchamlari, tezlik talablari, jismoniy o'lchamdagi cheklovlar va foydalaniladigan haydovchi/kontrolör turi va boshqalar.
