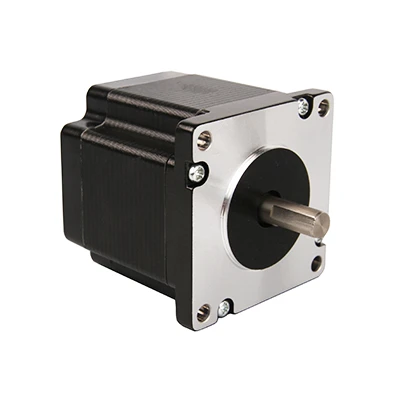

NEMA 24 Bipolyar 1,8deg 2Nm (277,8oz.in) 2,8A 3,36V 60x60x67mm 4 simli Step motor
Ishlab chiqaruvchi qism raqami: 60H067H-2804
Ramka o'lchami: 60x60mm
Dvigatel turi: Bipolyar Stepper
Qadam burchagi: 1,8 gradus
Tutish momenti: 2.0Nm (277,8 oz.in)
Nominal oqim / faza: 2,8A
Nominal kuchlanish: 3.36V
Faza qarshiligi: 1,2 ohms
Induktivlik: 4,6 mH ± 20% (1 KHz)
Tana uzunligi: 67 mm
- Tez yetkazib berish
- Sifatni tekshirish
Moslashtirish mavjud
Mahsulotni tanishtirish
Texnik parametr
|
Element |
Texnik xususiyatlari |
|
Qadam burchagi aniqligi |
±5% |
|
Qarshilik aniqligi |
±10% |
|
Induktivlik aniqligi |
±20% |
|
Haroratning ko'tarilishi |
80K Maks. |
|
Atrof-muhit harorati |
-20 daraja ~+50 daraja |
|
Izolyatsiyaga qarshilik |
10OMMmin.@ 500VDC |
|
Dielektrik quvvat |
Bir daqiqa @500VAC∙5mA Maks. |
|
Shaft radial o'ynash |
0,06Maks.@450g |
|
Milning eksenel o'ynashi |
0.08Maks.@100g |
Texnik spetsifikatsiya
|
Model raqami |
Polar |
Baholangan |
Hozirgi/ |
Qarshilik/ |
Induktivlik/ |
Tutish |
#of |
Rotor |
Og'irligi |
Uzunlik |
|
|
V |
A |
Ω |
mH |
oz-in |
kgf · sm |
g · sm2 |
kg |
mm |
|||
| 60H067H-2804 | Bipolyar | 3.36 | 2.8 | 1.2 | 4.6 | 277.8 | 20 | 4 | 600 | 1 | 67 |

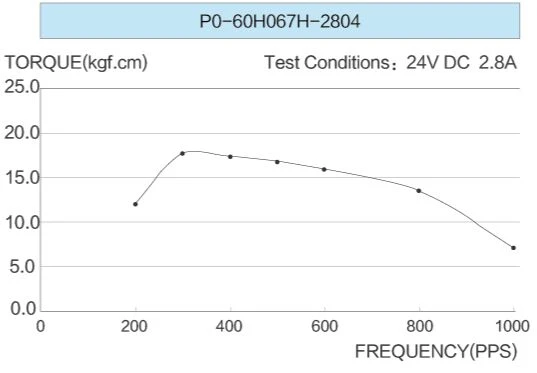

Tork egri chizig'ini tortib oling
TSS
Savol: Bosqichli dvigatelda momentni nima ushlab turadi?
Javob: Tutish momenti qadam impulslari qo'llanilmaganda o'z o'rnini saqlab qolish uchun step motor hosil qilishi mumkin bo'lgan maksimal momentni anglatadi. Bu dvigatel milini hozirgi holatidan siljitishga urinishi mumkin bo'lgan tashqi kuchlar yoki yuklarga qarshilik ko'rsatish uchun zarur bo'lgan moment miqdori.Bosqichli vosita aylanmasa va qadam impulslari yuborilmasa, dvigatelning rotori quvvatlangan stator sariqlari tomonidan ishlab chiqarilgan elektromagnit kuch tufayli qulflangan yoki joyida "ushlab turilgan" qoladi. Ushbu ushlab turish momenti dvigatelning har qanday tashqi kuch yoki momentga qarshilik ko'rsatish qobiliyatidir, bu uning harakatlanishiga yoki tasodifan aylanishiga olib kelishi mumkin.
Savol: Step motorlar harorat o'zgarishi bilan og'ir muhitda ishlay oladimi?
Javob: Step motorlar odatda harorat o'zgarishi bo'lgan muhitda, shu jumladan keng doirada ishlashi mumkin. Biroq, ularning ishlashi va ishonchliligiga haddan tashqari harorat va haroratning tez o'zgarishi ta'sir qilishi mumkin. Shuning uchun ularning harorat chegaralarini hisobga olish, to'g'ri issiqlik boshqaruvini ta'minlash, ifloslantiruvchi moddalardan himoya qilish va termal tsiklning potentsial ta'sirini baholash muhimdir. Ushbu omillarni hisobga olgan holda, qadam motorlaridan harorat o'zgarishi bilan og'ir muhitda samarali foydalanish mumkin.
